Циркулярная пила своими руками
В этой статье мы рассмотрим, как тот же мастер сделал мини циркулярную пилу.
Инструменты и материалы:
- МДФ;
- Двигатель;
- Электродрель;
- Сверла;
- Наждачная бумага;
- Коронка по дереву;
- Крепеж;
- Отвертка;
- Муфта;
- Пильный диск;
- Пила;
- Струбцина;
- Электролобзик;
- Клей;
- Полипропиленовая труба;
- Ножовочное полотно;
- Клейкая лента;
- Линейка;
- Ручка;
- Кнопка выключения;
- Разъем;
- Паяльник;
- Термотрубка;
- Зажигалка;
- Блок питания 12 В;
Шаг первый – заготовки из МДФ
На первом этапе мастер вырезает столешницу и три детали из МДФ — прямоугольник и две трапеции — для крепления мотора.
Шаг второй — опора двигателя
Автор использовал моторчик стеклоочистителей автомобиля на 12 В. На прямоугольной заготовке сделайте отметки для крепления мотора. Просверлите отверстия. В центре корона делает отверстия для прилива в двигателях. Прикрутите заготовку к двигателю.
Шаг третий: установка пильного полотна
Установите сцепление на вал. Установите пильный диск в муфту.
Шаг четвертый: таблица
Держите стол зажимом. Отметьте место установки двигателя диском. Лобзик делает прорезь под диск пилы.
Шаг пятый — установка двигателя
Внимание: этот способ крепления небезопасен. При повторении самоделок рекомендую подумать о других, более надежных способах крепления.
Затем мастер фиксирует прижимную планку к столу с помощью клея. Приклейте две боковые полосы.
Шаг шестой: поддержка
Стол готов, мотор установлен, теперь нужно сделать опорную часть. Вырежьте квадрат из МДФ. Вырежьте четыре трубки из полипропиленовой трубки. Приклейте трубочки к углам кронштейна. Приклейте вторые концы трубочек к столу.
Шаг седьмой: руководство
Мастер также сделал направляющую из МДФ. Направляющая состоит из двух боковых уровней, одного опорного и двух нижних. Ограждение перемещается вдоль стола и таким образом изменяет ширину распиливаемого изделия. Направляющая крепится двумя винтами. Для лучшего скольжения мастер обработал торцевую часть столешницы клеем.
Шаг восьмой: шкала измерения
Наклейте на край стола белую ленту. Нанесите на ленту метрические отметки.
Шаг девятый: подключение двигателя
Осталось подключить мотор к источнику питания. Мастер устанавливает кнопку выключения и разъем в электрическую цепь. Для питания используется блок питания 12 В. Концы кабелей изолированы термотрубками.

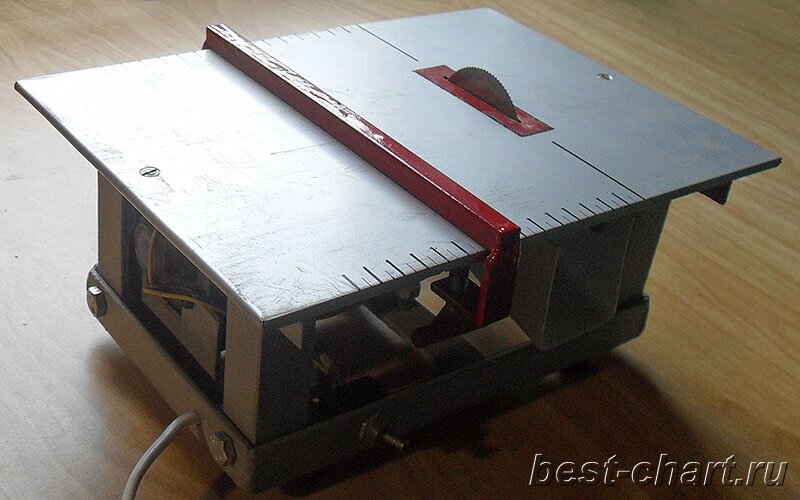

Мини циркулярная пила готова. Осталось проверить его в действии.
