ТОЧНАЯ самодельная стойка для дрели или мощный сверлильный станок своими руками
Давно хотел приобрести мощный сверлильный станок, но его дороговизна «кусалась» и данная покупка откладывалась «на потом», пропуская вперед более важные покупки. Время шло, необходимость в сверлильном станке не пропадала, а «свободных» денег на него не оставалось. Посмотрев варианты, решил сделать станину для дрели своими руками. Стоимость всех элементов не превысила $10.
Станина для сверлильного станка своими руками
Для основания самодельного сверлильного станка была взята металлическая плита 5х210х380мм, к которой приварил тонкостенные уголки с полочками по 70мм. Для штанги, по которой перемещается каретка, взята труба 40х40х3мм. Каретка выполнена из двух уголков 45х45х4мм, сваренных между собой.
Изготовление каретки для самодельного сверлильного станка
Перед сваркой на трубу 40х40 необходимо надеть мелкую наждачную бумагу, после удаления которой, будет обеспечен необходимый зазор для перемещения каретки. Если этого не сделать, то при сварке каретку на трубе обожмет так сильно, что ее не получится сбить с трубы. Чтобы легко снять каретку с трубы, необходимо ее поместить на час в воду. Тогда бумага размокнет и упростит данный процесс. Также перед снятием каретки, необходимо снять фаски с квадратной трубы.
Основную каретку для дрели, маленькую для линейки-ограничителя и крепеж станины, я выполнил одним элементом, который после разрезал на нужные размеры.
Соблюдение перпендикуляров в самодельной стойке для дрели
Чтобы добиться максимальной точности сверления на сверлильном станке, сделанном своими руками, необходимо все основные элементы заваривать с применением металлического угольника. Детали вначале выставляются перпендикулярно, прихватываются сварными точками в нескольких местах, перепроверяется перпендикулярность, а затем, привариваются основательно.
Крепеж для дрели сделан из трубы внешним диаметром 48мм, внутренним – 40мм. Чтобы в нее можно было закрепить дрель со стандартным посадочным местом 42-43мм, трубу пришлось разрезать по заводскому шву, расточить внутренний диаметр и развести образовавшиеся края.

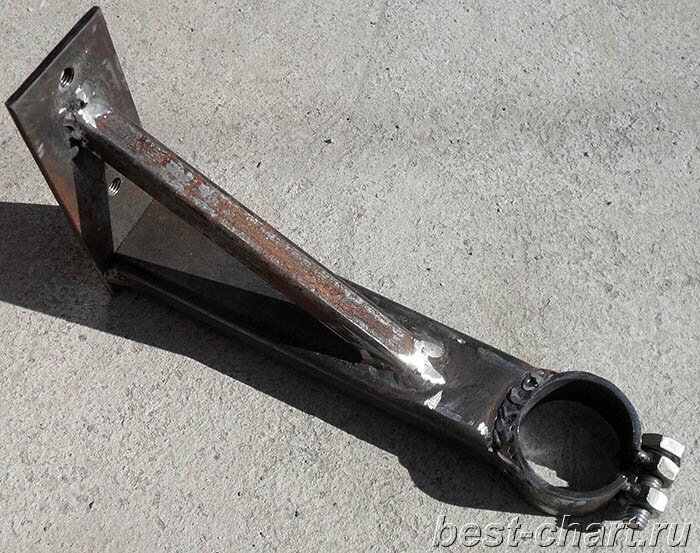

Крепеж дрели самодельного сверлильного станка
Для зажима дрели в крепеже, использовал болт и 2 гайки с резьбой M10. В одной из гаек удалена резьба сверлом 10мм, что позволяет стягивать крепежное кольцо, путем затягивания болта.
Остальные важные моменты изготовления самодельной станины для дрели, а также принцип работы, я привел в видео.
