Ремонт шарнира | Мелкий Ремонт | ,


Купил недавно Б/У ноутбук ThinkPad i Series 1300 1171-6XU для управления станком ЧПУ. Но проблема состояла в том, что был сломан шарнир (петля) ноутбука. В процессе ремонта возникла идея написать статью о том, как самостоятельно можно отремонтировать безнадежно поломанный шарнир ноутбука.

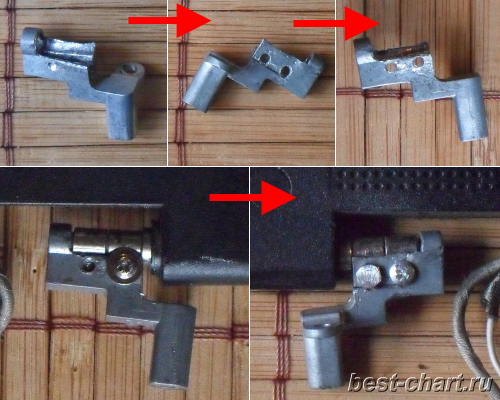

Итак, на первой фотографии видно, в каком состоянии был шарнир ноутбука, когда он ко мне попал. Часть (1) шарнира, которая крепится на мониторе, была невредима. Часть (2), которая монтируется непосредственно в корпусе (системном блоке) ноутбука – была изрядно изувечена, а в частности, крепление было раскурочено до такой степени, что одна сторона его лопнула и держалась на «волоске». Это означало то, что обычным зажатием плоскогубцев в ремонте ноутбучного шарнира не обойтись.

Немного поразмыслив, как будет правильнее, пришла идея просверлить часть (2) шарнира ноутбука и расширить заводские отверстия (уже существующие) на части (1) для того, чтобы без труда можно было вмонтировать и затянуть болты. В процессе осуществления идеи пришлось запастись терпением и сверлами. Итог сверления: «ушло» порядка 10 новейших сверил и 3х часов времени. Больше всего усилий потрачено на расширение отверстий части (1) шарнира ноутбука.

Пошаговый ремонт шарнира ноутбука своими руками (самостоятельно)

Для затягивания  шарнира (петли) ноутбука по просверленным отверстиям понадобятся специфические болты (тонкие, длинные, с большой шляпкой и частой резьбой). Отлично для этого подходят болты от 3,5” дисковода, удерживающие обе части считывающие головки дискет. После затягивания болтов на шарнире ноутбука, чтобы закрывалась декоративная крышка, нужно срезать «излишки» болта. Я использовал для этого гравер с режущей дисковой насадкой.

Ремонт шарнира ноутбука своими руками(самостоятельно)

Все! Ремонт шарнира ноутбука своими руками успешно завершен!

Кстати, ноутбук (P3 700Mhz CPU, 196Mb ОЗУ, 12Gb HDD, CD-RW, Wi-Fi, рабочая батарея и прочие прелести) был приобретен мной на аукционе. Всего за $25! Кому необходимо что-то подобное, рабочий баннер с аукциона привожу ниже.
