Мультимедийный TV из монитора. Скалер V59

В данной статье я расскажу о универсальной телевизионной плате на чипе V59, которая, в отличии от TV платы на чипе V29, не только умеет работать с видео сигналом через VGA, HDMI, AV, RF порты, но и с легкостью воспроизводит видео, музыку, отображает текст и изображения с флеш носителя. При этом, ее стоимость, в отличии от облегченного варианта, выше всего на 2 доллара.

Минимальная комплектация телевизионного скалера (LA. MV9.P V59) стандартная – универсальная плата, IR приемник и пульт дистанционного управления. Кстати, от предыдущей модели, эта – укомплектована пультом ДУ с надписями не на китайском языке, а на английском, что не может не радовать.

Универсальная TV плата LAMV59

Для переделки монитора в мультимедийный телевизор вначале нужно найти datasheet на модель матрицы, которая находится в нем. Для поиска прошивки “LAMV59.bin” под определенную матрицу понадобится следующая информация: напряжение питания матрицы и ее рабочее разрешение. Также для подсоединения шлейфа матрицы к универсальной телевизионной плате понадобится распиновка контактов матрицы, которую тоже можно взять из datasheet на нее. Нужно сделать так, чтобы, при помощи шлейфа, распиновка контактов на матрице, соответствовала распиновке на универсальной плате. Распиновку контактов скалера можно найти на 9й странице инструкции (manual.pdf), которая находится в архивах, ссылки на них приведены в конце статьи.

Удлиненный плоский шлейф матрицы монитора с LVDS интерфейсом

Мне попалась матрица (HT190WG1-600), которая соединялась с платой управления монитора через плоский шлейф. Из-за этого пришлось изрядно повозиться, чтобы соединить матрицу с универсальным телевизионным скалером. Чтобы удлинить шлейф матрицы, я допаял часть IDE шлейфа, а место пайки залил термоклеем для придания дополнительной жесткости.

На плате питания монитора присутствовали контакты +15v, +5v, +3.3v, GND, ON/OFF, A-dim, B-dim. На скалере контакты +12v, GND, BLON, ADJ. Соединять их нужно по смыслу, BLON – ON/OFF, ADJ – A-dim, GND – GND. Но вот 12v на блоке питания не оказалось. При замере напряжения контакта +15v по факту оказалось +18v. Пришлось выкручиваться. Т.к. подключаемая матрица монитора имела питание +5v (а такой контакт на БП имелся), то было принято решение подать на универсальную телевизионную плату питание +5v, в обход микросхемы, понижающей напряжение питания. Т.е я выпаял дроссель по выходу преобразователя питания и на одну из его контактных площадок (ведущую к остальной части схемы) подал имеющиеся +5v.

Подключение ТВ скалера LA. MV9.P V59 к инвертору и матрице монитора

С кнопками я решил не возиться, т.к. знаю по собственному опыту, к ним практически никогда не касаешься, а управление всегда осуществляется через пульт. Инфракрасный датчик подключил по упрощенной схеме, которая приведена на странице 7 инструкции (manual.pdf).

Чтобы прошить скалер V59, как я писал выше, следует скачать архив с прошивками для определенного типа чипа тюнера R840 или R842. Эту информацию можно увидеть на самом чипе. Затем, по названию матрицы выбрать папку с прошивкой. Файл прошивки закинуть на флеш носитель, вставить его в USB скалера, включить питание. Сразу после включения начнется прошивка, а когда индикатор на флеш носителе перестанет мигать, значит прошивка закончена. Если прошивка по названию матрицы в архиве отсутствует, значит следует подобрать прошивку по напряжению питания матрицы, разрешению экрана. Так на мою матрицу HT190WG1-600 подошла прошивка от матрицы HSD170MGW1.

Радиаторы на процессоре и тюнере универсальной телевизионной платы

В отличии от универсальной платы на чипе V29, процессор и чип тюнера платы V59 греется внушительней. Ради перестраховки, отрезал небольшие кусочки от большого радиатора и приклеил их на термоклей.

Архив с прошивками и инструкцией на универсальную телевизионную платы модели LA. MV9.P V59 с тюнером R840 можно скачать здесь:

Download the firmware LAMV59.bin and manual Universal LCD Controller Board TUNER R840

Архив с прошивками и инструкцией на модель платы LA. MV9.P V59 с тюнером R842 можно скачать здесь:

Download the firmware LAMV59.bin and manual Universal LCD Controller Board TUNER R842

Если у Вас модель платы V29, и Вам нужны прошивки под нее, то Вам на СЮДА.

Если у Вас модель платы V56, и Вам нужны прошивки под нее, то Вам на СЮДА.

Дамп загрузчика для платы V59 предоставил пользователь dimon722. Файл можно скачать здесь: http://best-chart.ru/download/V59_dump.bin.

Страницы:
1 2 3 4 5 ... 38
admin | 11.03.2016 18:17

Чтобы бесплатно скачивать с файлобменника, следуйте инструкции с ЭТОЙ страницы.


Коментариев: 1441  | Администратор сайта
Zarconstudio | 24.04.2016 12:01

Привет. Большущая просьба сделать макро фоту в месте подключения питания 12 вольт. Там микруха 8ми ножка а рядом с ней обвязка. У меня есть плата, рабочая но с оторванным кондером. На какое место его паять не знаю. Спасибо, жду

С уважением Алексей Котельников
Коментариев: 1  | Kalexey1983(bсh)gmail.com  | Зарегестрирован: 2016-04-24
admin | 24.04.2016 12:16

Zarconstudio, день добрый. Платы на чипе v59 у меня сейчас в наличии нет. Сфотографировал скалер v29. Если память не подводит, то эта часть у них идентичная.


Коментариев: 1441  | Администратор сайта
omechko | 17.05.2016 18:23

LAMV59.bin and manual Universal LCD Controller Board TUNER R842 .Не рабочая. Не могу открыть.


Коментариев: 3  | omechko(bсh)ya.ru  | Зарегестрирован: 2016-05-17
admin | 17.05.2016 18:51

omechko, все рабочее, проверенно. Причины того, что Вы видите может быть несколько: или файл недокачен и Вы пытаетесь его открыть, или у Вас старая версия WinRAR, которая не поддерживает архивы формата 7z.


Коментариев: 1441  | Администратор сайта
omechko | 18.05.2016 18:55

Спасибо за подсказку. Была старая версия WinRAR.


Коментариев: 3  | omechko(bсh)ya.ru  | Зарегестрирован: 2016-05-17
evgesha13081985 | 20.05.2016 17:34

Доброго времени суток имеется сканер на чипе V59, прошивается нормально но на матрице работает только подсветка,пробывал другую матрицу тоже самое просто белый экран


Коментариев: 1  | evgesha13081985(bсh)mail.ru  | Зарегестрирован: 2016-05-20
admin | 21.05.2016 18:42

evgesha13081985, скорей всего у Вас не правильно собран шлейф, проверьте его.


Коментариев: 1441  | Администратор сайта
Makc | 05.06.2016 08:11

Нужна помощь, вставляю флешку не шьется, форматировал в фат не помогло, до этого один раз прошил но как я понял прошивка не подошла, и после этого светодиод загорелся красным и не моргает больше, что может быть с платой.


Коментариев: 3  | born_makc(bсh)mail.ru  | Зарегестрирован: 2016-06-05
admin | 05.06.2016 08:41

Makc, попробуйте другую флешку. В случае, если прошивка была прервана, то, возможно, придется выпаивать МК на плате и перепрошивать в него загрузчик.


Коментариев: 1441  | Администратор сайта
Makc | 05.06.2016 09:01

Это центральный или флеш который выше стоит?


Коментариев: 3  | born_makc(bсh)mail.ru  | Зарегестрирован: 2016-06-05
admin | 05.06.2016 09:41

Makc, флеш, отвечающий за загрузку прошивок.


Коментариев: 1441  | Администратор сайта
Makc | 05.06.2016 10:04

Программатор я так понимаю придется собирать или, покупать, авр не подойдет?


Коментариев: 3  | born_makc(bсh)mail.ru  | Зарегестрирован: 2016-06-05
admin | 06.06.2016 10:33

Makc, на универсальной плате с процессором v59 должна стоять память 25q32 вот ее нужно будет перепрошить. Программатор любой, который поддерживает работу с данным типом памяти. Остается найти только родную прошивку.


Коментариев: 1441  | Администратор сайта
Leoboris | 09.06.2016 20:38

Пока мне такой контроллер ползет из Китая, хочу задать вопрос как уже состоявшемуся обладателю. В архиве с прошивками есть две папки  - под 5- и 7-кнопочные клавиатуры. Так вот возник вопрос: от прошивки зависит какая клавиатура ДОЛЖНА будет использоваться в работе контроллера далее или от модификации платы (под конкретную клавиатуру) зависит какой бинарник брать для прошивки? А то у меня матрица и так экзотическая (большая диагональ, редкое разрешение, люминесцентная подсветка, из-за которой приходится приживлять штатный БП от этого телевизора), вдобавок к этому очень не хотелось бы окирпичить контроллер неправильной прошивкой. Судя по разговорам на ремонт-ауд.нет, сделать это достаточно легко.
Спасибо…


Коментариев: 2  | boris-leo(bсh)yandex.ru  | Зарегестрирован: 2016-06-09
admin | 13.06.2016 21:04

Leoboris, не стоит переживать по этому поводу. Повторно прошивки заливаются без каких-либо проблем, главное при прошивке всегда дожидаться окончания процесса.


Коментариев: 1441  | Администратор сайта
igor-shajter | 15.06.2016 10:02

Добрый день!

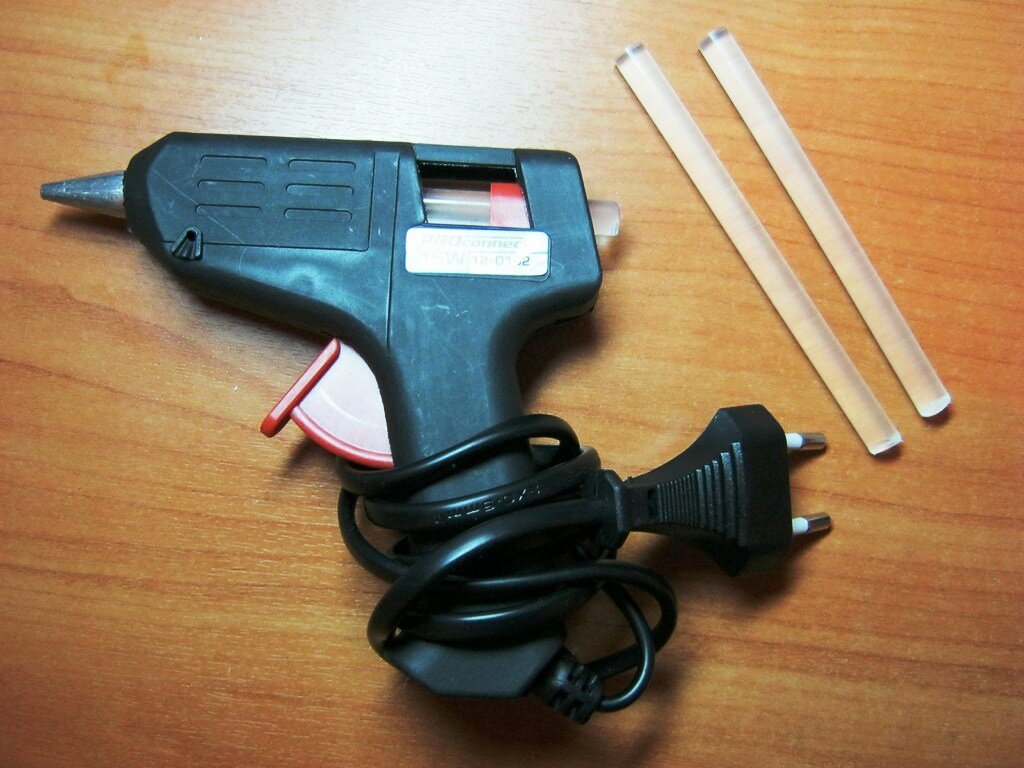

Можно ли приклеить радиатор охлаждения вот таким пистолетом?

С уважением Игорь.
Коментариев: 25  | igor-shajter(bсh)yandex.ru  | Зарегестрирован: 2016-05-05
admin | 15.06.2016 12:01

igor-shajter, нет. У такого клея низкий уровень теплопроводности.
Я использую вот такой китайский дешевый термопасту-клей (вполне доволен):


Коментариев: 1441  | Администратор сайта
Leoboris | 15.06.2016 12:14

Я для приклеивания радиаторов к чипам контроллеров использую двухсторонний бумажный скотч 3M. Радиаторы беру для чипов памяти видеокарт. Обычно на них уже приклеен подобный адгезив. Правда последняя партия радиаторов из Китая пришла без адгезива. Вот скотч и помог. Чип контроллера обычно выше 60 градусов не греется – поэтому и такого хватает.
admin, Вы не сказали ничего про количество кнопок клавиатуры. Вы какую прошивку заливали?


Коментариев: 2  | boris-leo(bсh)yandex.ru  | Зарегестрирован: 2016-06-09
admin | 15.06.2016 12:25

Leoboris, лично я не устанавливаю кнопок. Как практика показывает – я ими не пользуюсь. Мне хватает пульта ДУ. Вы можете поступать как желаете.


Коментариев: 1441  | Администратор сайта
olegxoxlov | 16.06.2016 04:52

Ответьте пожалуйста на такой вопрос: VGA-это выход на обычный монитор? Если да,то что нужно что бы его подключить. Спасибо.


Коментариев: 2  | xoxlov(bсh)ukr.net  | Зарегестрирован: 2016-06-16
admin | 16.06.2016 06:51

olegxoxlov, VGA разъем предназначен для использования получившегося TV в качестве обыкновенного монитора.


Коментариев: 1441  | Администратор сайта
olegxoxlov | 16.06.2016 22:15

Т.е., другими словами, подключаем к VGA разъем монитора и никаких настроек на плате не надо?


Коментариев: 2  | xoxlov(bсh)ukr.net  | Зарегестрирован: 2016-06-16
admin | 16.06.2016 22:21

olegxoxlov, да, от ноутбука или ПК подключаете кабель к VGA разъему, плюс,  в режимах скаллера выбрать нужно тоже VGA.


Коментариев: 1441  | Администратор сайта
Peredelkin | 13.07.2016 13:18

Приветствую уважаемые форумчане!
Где взять прошивки на 59 майн, с тюнером 842 на 5 кнопок?
Заранее спасибо.


Коментариев: 8  | Peredelkin39(bсh)gmail.com  | Зарегестрирован: 2016-07-13
